ইউপিএস পাওয়ার সাপ্লাই সিস্টেমে 1P/2P/3P/4P ডিসি সার্কিট ব্রেকারগুলির তারের পদ্ধতি

ইউপিএস পাওয়ার সাপ্লাই সিস্টেমের কনফিগারেশনে, ডিসি সার্কিট ব্রেকারগুলি ব্যাটারি সার্কিটের জন্য বিচ্ছিন্নতা এবং ওভারকারেন্ট সুরক্ষার দ্বৈত কার্য সম্পাদন করে। বিভিন্ন ধরণের ইউপিএস পাওয়ার সাপ্লাই বিভিন্ন ব্যাটারি রেটেড ভোল্টেজ এবং স্রোতের সাথে মিলে যায়, এইভাবে বিভিন্ন মেরু গণনা সহ ডিসি সার্কিট ব্রেকারগুলির অভিযোজন প্রয়োজন। এই নিবন্ধটি UPS সিস্টেমে প্রয়োগ করা 1P/2P/3P/4P DC সার্কিট ব্রেকারগুলির বিভিন্ন ওয়্যারিং পদ্ধতির বিশদ বিবরণ দেবে।

1. সার্কিট ব্রেকারগুলির রেটেড ভোল্টেজ এবং রেট করা বর্তমান (1P প্রকারের জন্য) সহ স্ট্যান্ডার্ড প্যারামিটার রয়েছে। যখন এই প্যারামিটারগুলি ব্যাটারির ভোল্টেজ এবং বর্তমান প্রয়োজনীয়তা পূরণ করতে ব্যর্থ হয়, তখন সার্কিট ব্রেকার খুঁটির সংখ্যা যোগ করে এবং সিরিজ-সমান্তরাল সংযোগ কনফিগারেশন গ্রহণ করে অপারেটিং ভোল্টেজ এবং কারেন্ট বাড়ানো যেতে পারে। বিশেষত, সিরিজ সংযোগ ভোল্টেজ বাড়ায় যখন সমান্তরাল সংযোগ কারেন্ট বাড়ায়।এখানে, আমরা একটি উদাহরণ হিসাবে 250V এর একটি রেটেড ভোল্টেজ নিই।

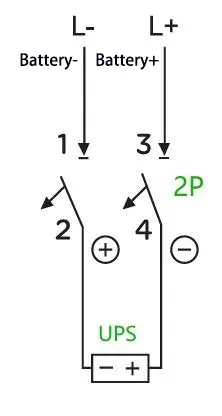

ক:উদাহরণস্বরূপ: 40 কেভিএ ধারণক্ষমতা সম্পন্ন একটি UPS এবং 32 কোষের একটি রেটযুক্ত ব্যাটারি স্ট্রিং (সমান করা চার্জ ভোল্টেজ: 14 V × 32 = 448 V; এছাড়াও শুধুমাত্র 13.6 V এর একটি ফ্লোট চার্জ ভোল্টেজ সহ ব্যাটারি রয়েছে, যা এখানে শুধুমাত্র চিত্রের উদ্দেশ্যে ব্যবহার করা হয়েছে), সর্বাধিক kVA 4 0 × 1 ক্যালঅপারেটিং কারেন্ট। 90% ÷ 10 V ÷ 32 = 139 A (1.0 এর একটি পাওয়ার ফ্যাক্টর, 90% এর দক্ষতা এবং UPS-সেট কাট-অফ ভোল্টেজ প্রতি কক্ষে 10 V অনুমান করে)। এই ক্ষেত্রে, একটি 2P 500 V 200 A সার্কিট ব্রেকার যথেষ্ট। ওয়্যারিং পদ্ধতি নিম্নরূপ:

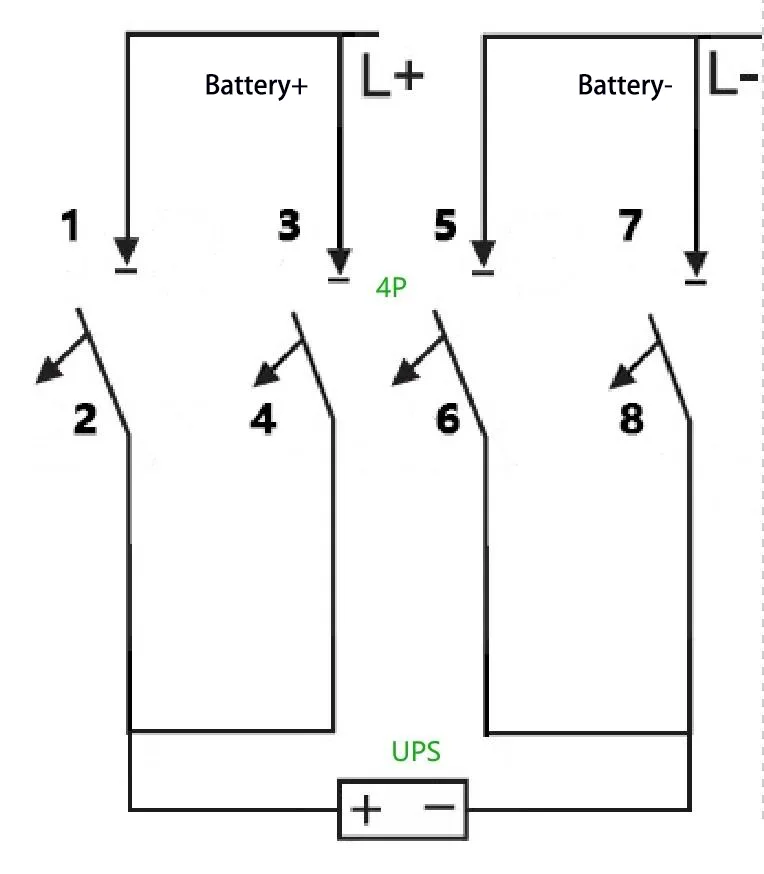

খ:যদি পরিবর্তে একটি 2P 500 V 100 A সার্কিট ব্রেকার ব্যবহার করা হয়? এই প্রয়োজনীয়তা একটি 4P সার্কিট ব্রেকার দিয়ে পূরণ করা যেতে পারে-বিশেষত, বর্তমান-বহন ক্ষমতা বাড়ানোর জন্য 2P সার্কিট ব্রেকারের দুটি সেট সমান্তরাল করে। ওয়্যারিং পদ্ধতি নিম্নরূপ:

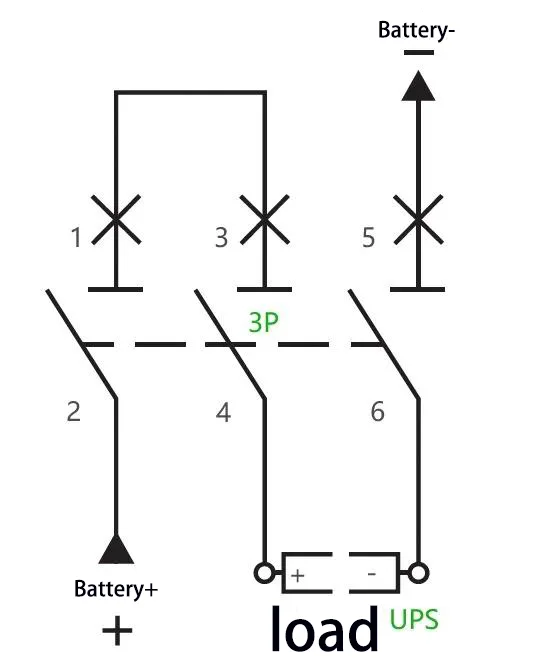

গ:উদাহরণস্বরূপ: 40 কেভিএ ধারণক্ষমতা সম্পন্ন একটি UPS এবং 40 কোষের একটি রেটযুক্ত ব্যাটারি স্ট্রিং (সমান চার্জ ভোল্টেজ: 14 V × 40 = 560 V), সর্বাধিক অপারেটিং কারেন্ট হিসাবে গণনা করা হয় 40 kVA × 1.0 ÷ 90% ÷ 10 V ÷ 40 A5 1 V1 1 V1 1 বৃত্তাকার ব্রেকার গ্রহণ করা যেতে পারে, এর দুটি খুঁটি সিরিজে সংযুক্ত। ওয়্যারিং পদ্ধতি নিম্নরূপ:

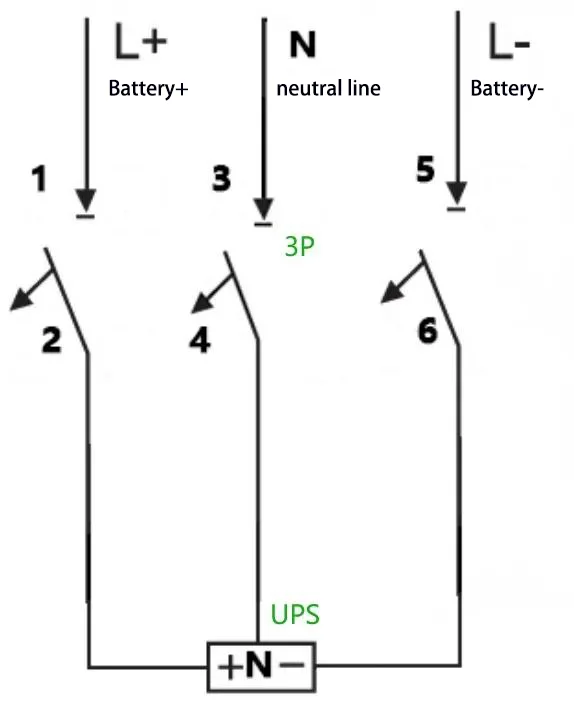

ডি:উদাহরণস্বরূপ: 40 কেভিএ ক্ষমতা সম্পন্ন একটি UPS, 32 কোষের একটি রেটযুক্ত ব্যাটারি স্ট্রিং এবং নিরপেক্ষ তারের সংযোগ (চার্জ ভোল্টেজের সমান: 14 V × 32 = 448 V, অর্থাৎ, ±224 V), সর্বাধিক অপারেটিং কারেন্ট গণনা করা হয় 40 kVA × 9 ÷ 0 ÷ 0 ÷ 0% 1। 139 A. A 3P 500 V 200 A সার্কিট ব্রেকার গ্রহণ করা যেতে পারে, এবং ওয়্যারিং পদ্ধতিটি নিম্নরূপ:

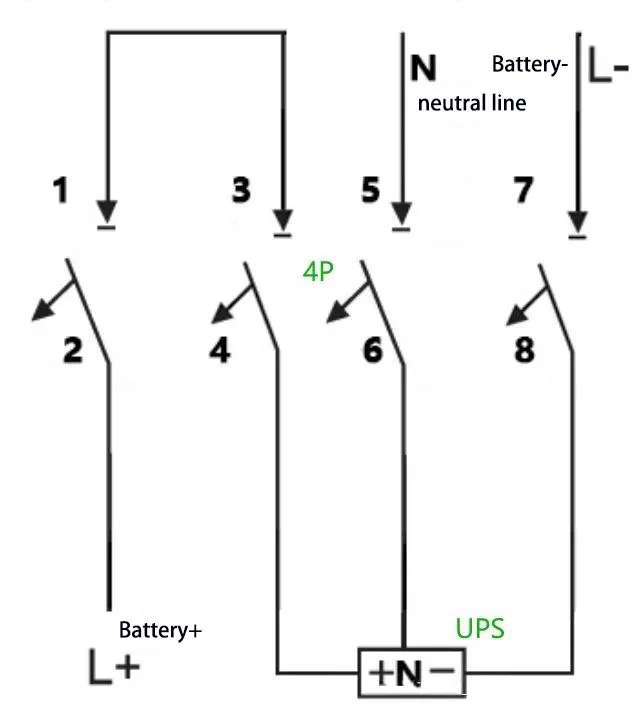

ই:উদাহরণস্বরূপ: 40 কেভিএ ক্ষমতা সম্পন্ন একটি UPS, 40 কোষের একটি রেটযুক্ত ব্যাটারি স্ট্রিং এবং নিরপেক্ষ তারের সংযোগ (চার্জ ভোল্টেজের সমান: 14 V × 40 = 560 V, অর্থাৎ, ±280 V), সর্বাধিক অপারেটিং কারেন্ট 40 kVA × 4 ÷ 0 ÷ 0 ÷ 0 ÷ 0% = 1 হিসাবে গণনা করা হয়। 111 A. A 4P 750 V 150 একটি সার্কিট ব্রেকার গ্রহণ করা যেতে পারে, যার দুটি খুঁটি সিরিজে সংযুক্ত থাকে। ওয়্যারিং পদ্ধতি নিম্নরূপ:
